前视图

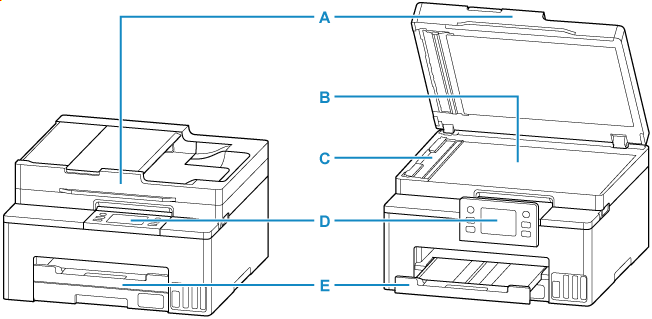

A: 文档盖板

打开以在稿台玻璃上放置原稿。

B: 稿台玻璃

请在此处放置原稿。

C: 自动输稿器扫描辅助件

仅在清洁自动输稿器时取下。

D: 操作面板

用以更改打印机设置或操作打印机。 打印开始前由出纸托盘推动打开面板。

• 操作面板

E: 出纸托盘

输出已打印的纸张。 打印前将其拉出。

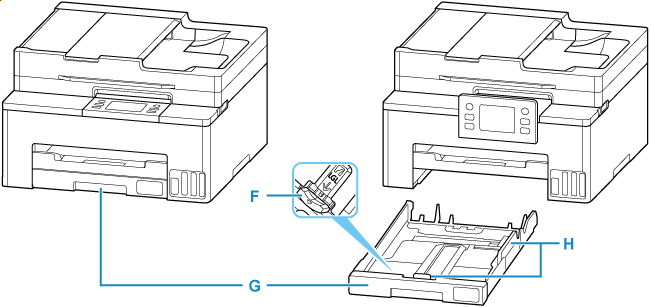

F: 伸缩滑块

用于将Legal尺寸的纸张装入纸盒。

G: 纸盒

装入纸张并将其送入打印机。

• 装入普通纸

H: 纸张导片

对齐纸叠的右/左/前侧。

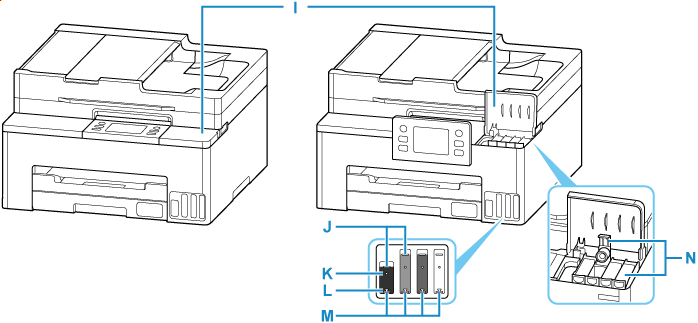

I: 墨水盒舱盖

打开以再填充墨水盒。

J: 上限线

指示墨水的最大容量。

K: 单点

指示打印头墨水更换时所需的墨水量。

L: 下限线

指示能够维持打印的墨水量下限。 请在墨水量低于此线之前再填充墨水盒。

M: 墨水盒

黑色墨水盒在左侧，彩色墨水盒(青色、品红色和黄色)在右侧。

如果任一墨水量不足，请再填充相应的墨水盒。

• 再填充墨水盒

N: 墨水盒盖

打开以再填充墨水盒。

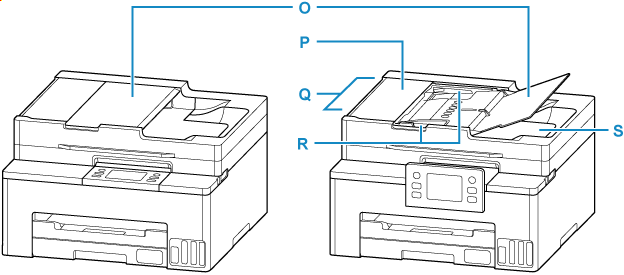

O: 文档托盘

打开以在自动输稿器中装入文档。 可以装入两页或两页以上相同尺寸和厚度的文档。 将文档要扫描的一面向上装入。

P: 文档输送器盖板

清除卡住的文档时将其打开。

Q: ADF(自动输稿器)

请在此处装入文档。 文档托盘中装入的文档一次可自动扫描一张。

• 在ADF(自动输稿器)中装入文档

R: 文档导片

调整此导片，使其适合自动输稿器中文档的宽度。

S: 文档输出槽

从自动输稿器扫描的文档将传送到此处。
